جک هیدرولیک

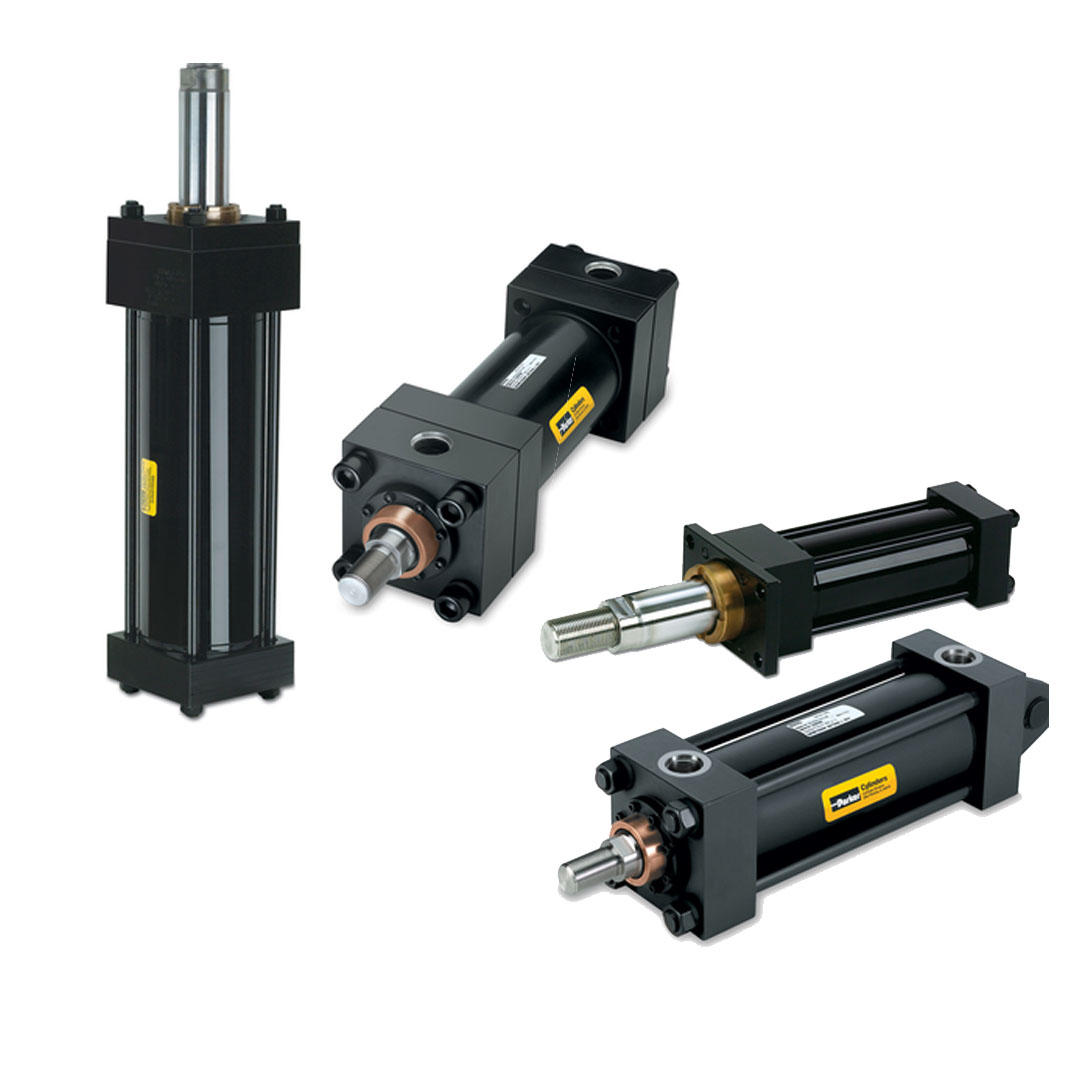

جک هیدرولیک یا سیلندر هیدرولیک یک عملگر خطی است که برای اعمال نیرو به یک قطعه و یا بلند کردن و جابجا کردن قطعات سنگین به کار می رود. هر گونه واحد هیدرولیکی که از یک پیستون یا پلانجر ساخته شده و درون یک محفظه ی استوانه ای توسط سیال تحت فشار کار انجام دهد، سیلندر نامیده می شود. از عملگرها در سیستم هیدرولیک به منظور تبدیل قدرت سیال تحت فشار به قدرت مکانیکی استفاده می شود؛ به عبارت دیگر عملگر وسیله ای است که توان هیدرولیکی را به توان مکانیکی تبدیل می کند.

سیلندر ها عضوی تاثیرگذار در سیستم های هیدرولیک هستند که با دریافت سیال تحت فشار از خط تغذیه، پیستون موجود در داخل سیلندر هیدرولیک را در امتداد خط راست حرکت می دهند؛ مقدار نیروی خروجی برابر حاصلضرب فشار در سطح پیستون است. مقدار کار انجام شده در هر کورس نیز برابر حاصلضرب فشار در سطح پیستون در جابجایی پیستون است. میزان قدرت به وجود آمده به دبی روغن، افت فشار در جک و راندمان کلی آن بستگی دارد. لازم به تاکید است که سرعت انجام کار به مقدار دبی سیال ورودی به داخل سیلندر هیدرولیک بستگی دارد. عملگرها می توانند مانند سیلندر حرکت خطی و مانند موتور حرکت دورانی تولید نمایند.

انتقال حرکت از نقطه ای به نقطه ای دیگر، وارد کردن فشار مستقیم، حرکت مستقیم کاهشی و غیره از جمله موارد کاربرد سیلندرهای هیدرولیک خطی است.

آنچه در سیلندر هیدرولیک عامل حرکت محسوب می شود، نیروی سیال تحت فشار است. هر سیستم هیدرولیک شامل یک موتور هیدرولیکی، یک پمپ هیدرولیکی، تعدادی سیلندر و مجموعه ای از اتصالات و قطعات مکمل است. هر سیلندر هیدرولیک نیز متشکل از بدنه، پیستون، میله پیستون و قطعات آببند است.
