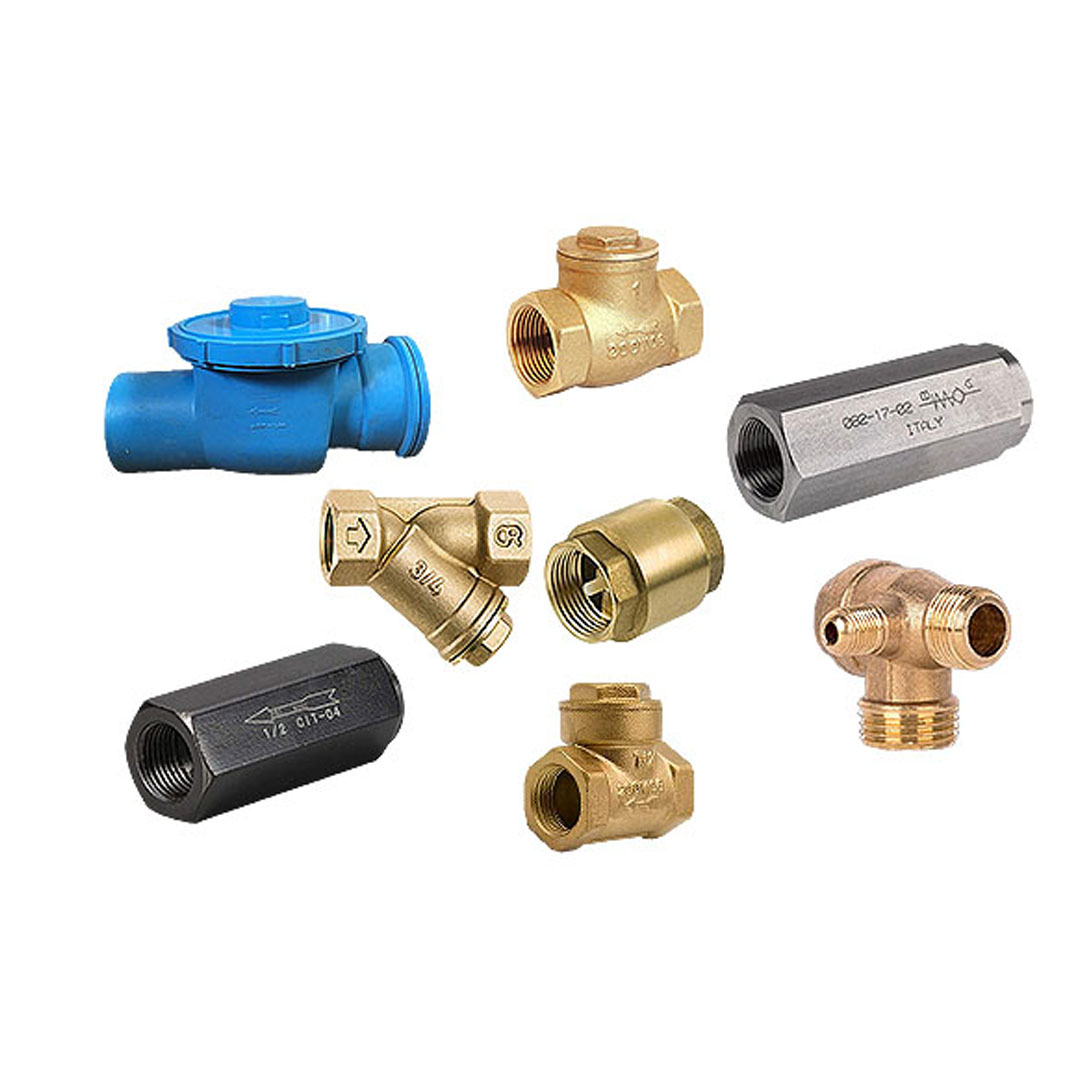

چک ولو

چک ولو هیدرولیک یا به عبارتی شیر یک طرفه هیدرولیکی به طور کلی در مصارف صنعتی و خانگی به طور گسترده به عنوان یکی از انواع شیر هیدرولیک مورد استفاده قرار می گیرد. وظیفه اصلی این شیر ها جلوگیری از انتقال سیال در خلاف جهت اصلی جریان می باشد.

انواع شیر یک طرفه هیدرولیک

به طور کلی چک ولو هیدرولیکی به سه دسته تقسیم می شود.

شیر یک طرفه هیدرولیکی پیلوت دار

چک ولو پیلوت دار هیدرولیک یا قفل کن می تواند به صورت زیر شیری در مدار هیدرولیکی قرار بگیرد. شیر یک طرفه پیلوت دار هیدرولیک دارای ساختاری ساده شامل فنر، اسپول و محفظه می باشد که اسپول در آن قرار می گیرد. در صورت برگشت جریان این شیر مانع حرکت روغن در خلاف جهت شده و با اسپول با کیپ کردن دریچه مانع از عبور جریان می شود.

شیر یک طرفه هیدرولیکی سوپاپی

چک ولو خطی به صورت خطی در مدار هیدرولیکی قرار می گیرد و دارای ساختاری به مراتب ساده تر از چک ولو های پیلوت دار است. زمانی که چک ولو باید به صورت زیر شیری در مدار قرار گیرد نمی توان از این شیر یک طرفه استفاده کرد.

شیر یک طرفه هیدرولیکی کارتریجی

چک ولو های کارتریجی قابل نصب بر روی بلوک های هیدرولیک بوده و دارای انواع مختلفی هستند. ساختمان داخلی این چک ولو های مشابه چک ولو های مدولار می باشد.

شایان ذکر است که شیر یک طرفه هیدرولیک به صورت خطی و نود درجه همچنین با فنر و بدون فنر نیز تولید می شود.

نحوه انتخاب چک ولو هیدرولیک

برای انتخاب چک ولو هیدرولیک حتماً فشار و مقدار جریان سیستم هیدرولیک در نظر گرفته شود و با توجه به آن سایز و نوع چک ولو انتخاب شود. چک ولو های خطی و پیلوت دار، بلوکی و یا کارتریجی با تئوجه به نحوه نصب انتخاب می شوند.

کاربرد چک ولو در سیستم هیدرولیک

برخی از کاربردهای شیر یک طرفه هیدرولیک عبارتند از:

• جدا کردن قسمت های مختلف سیستم هیدرولیک
• مراقبت از فیلتر خط مکش و خط فشار و همچنین مانع از کاویتاسیون شدن روغن در مدار می شود.
• به نسبت تعداد شیر کنترل فشار باعث ایجاد جریان و فشار بالا در مسیر برگشت می شود.
